1、引言

不少做锂电研发的小伙伴都听说过干法电极，不用 NMP、不用烘干，还能做出高能量厚极片，不管是液态电池还是固态电池研发都离不开它。今天咱们结合实验室全套设备，大白话拆解干法电极怎么做、用什么设备测性能，看完就能理清整套实验设备搭配思路。

图1.湿法VS干法电极工艺对比

2、实验室干法电极原料选配

做干法电极最先要配齐三类粉料：储存电能的活性材料、导电用的导电剂、起粘合作用的 PTFE 粉末，这一步不用复杂设备，但粉料预处理设备必不可少。正极常用 LFP、NCM，负极选石墨、硅碳；搭配碳黑、碳纳米管搭导电网络。PTFE 是整套工艺的灵魂，必须靠后续纤维化设备拉扯出纤维网才能粘住粉料。实验室常规配比大概 95~98:1~3:1~2，所有粉料都要放进真空烘箱充分烘干，水分超标会直接导致后面纤维化设备拉不出纤维、粉料一压就散。

3、干粉混合与PTFE纤维化

（工艺核心，全套主力设备上场）

这是干法成败最关键一步，全靠三台核心设备接力完成，也是元能科技实验室标准配置。

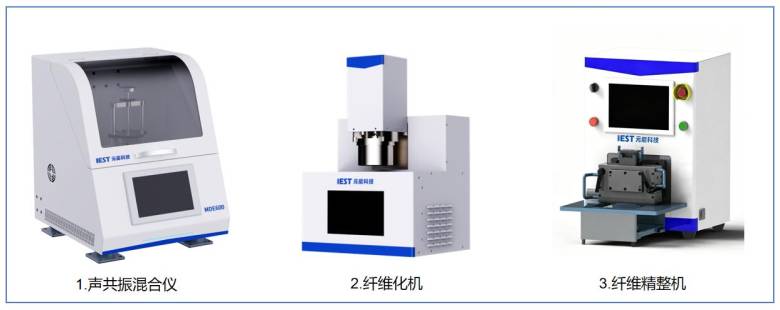

图2.纤维化工艺所用设备

先把活性物质和导电剂倒进声共振混合仪预混均匀；混好后粉料送入纤维化机，设备内部刀头高速旋转提供高剪切力将PTFE纤维化；再送入纤维精整机，设备内部双鱼尾转子高速反向转动，靠强力剪切、挤压拉扯 PTFE 纤维，拉出细微纤维，将PTFE纤维交联成网。纤维太少粉料成不了膜，纤维拉过度又会堵死导电通道。实验中途随时取粉料，放到粉末电阻率仪快速测导电性能，直观判断纤维化程度好不好，快速敲定机器转速、混料时长这些关键参数，不用等做成极片再返工。

4、热辊压制备自支撑电极薄膜

纤维化合格的松散粉料，下一步送入实验室立式辊压机成型。这台设备能精准控温 80~150℃，辊缝、压力都能微调，咱们分多次渐进压延，直接把粉末压成能单独拿取、不掉粉、不碎裂的柔性干膜，膜厚可控制在 80~300μm。要是一次性压太大压力，膜会开裂、布满气孔，机器渐进辊压功能刚好解决这个问题。压好的干膜再用热压机二次热压复合铜/铝集流体，裁剪烘干后，完整干法极片就做出来了。

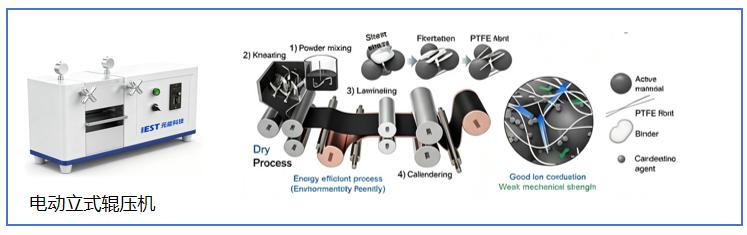

图3.辊压成膜设备及原理

5、物理结构与力学性能表征

极片成型后，得靠多款检测设备全面打分，全是实验室高频使用仪器。用厚度仪、压实密度测试仪测基础厚度、面密度；拉伸试验机、剥离强度试验机，专门测膜韧性、极片和集流体粘得牢不牢。想看内部纤维结构就用 SEM 电镜，能清晰地拍到 PTFE 纤维包裹粉料的网状结构，热复合后可采用极片柔韧性检测仪检测干法极片柔韧性。重点推荐元能科技粉末电阻率仪、极片电阻仪，模拟辊压不同压力，实时测出极片导电好坏，快速筛选最优工艺，是干法配方迭代的刚需设备。

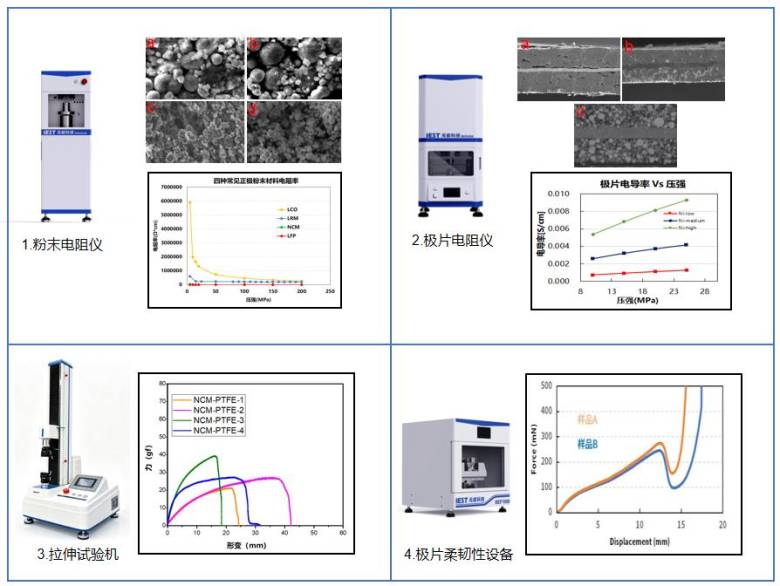

图4.干法电极的物理结构与力学性能表征

6、研发小结：干法设备搭配逻辑总结

对比传统湿法涂布，干法整套设备工艺窗口更窄，纤维精整机、热辊压机的温度、压力稍微改动，极片性能差别巨大。给大家一套标准实验设备使用顺序：粉料烘干预处理→声共振混合仪预混→纤维化机纤维化→纤维精整机纤维网络交联成网+粉体电阻率在线检测→双辊热辊压机成膜复合→力学/电阻检测设备表征→电化学设备测电池性能。

把整套设备标准化搭配后，能精准对应工艺参数和极片性能，给中试、产线放大提供稳定数据。无溶剂干法工艺是下一代电池主流方向，配齐整套实验室制备、表征设备，才能高效开展厚电极、固态电池研发工作。
